전기실기) 1. 저압전로의 절연성능과 누설전류





---

개요



저압 전로의 절연저항의 적정성은 아래의 방법으로 알 수 있습니다.



1. 절연저항계(메거)를 사용한 절연저항 측정

2. 누설전류만 측정



일반적으로는 절연저항계(메거)를 사용하지만

메거의 사용이 여의치 않을경우 누설전류의 측정을 통해 절연저항의 적정여부를 판단 할 수 있습니다.











---

절연저항 측정법

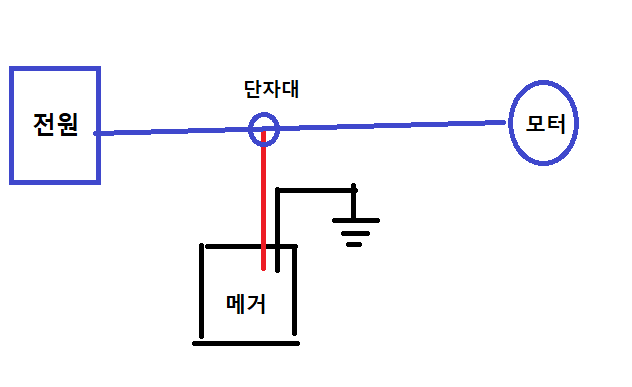

절연저항계(메거)의 연결방법은 위와 같습니다.



빨간선이 Hot선으로 전압을 주고



흑색선이 접지선으로 누전전류를 받는 선입니다. 측정하고자 하는 전선으로부터 가까운 금속부 (누설전류가 흐를만한 곳)에 연결하여야 합니다.

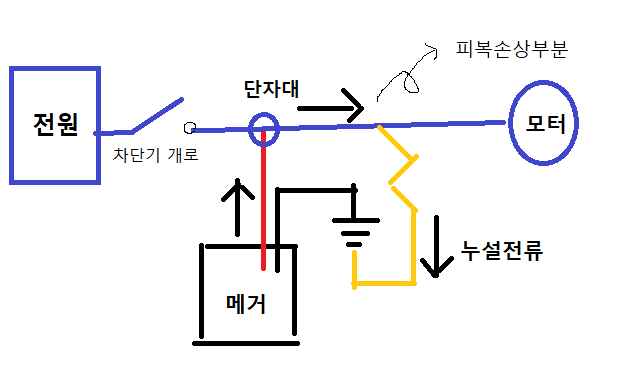

만약 누설전류가 흐르게 된다면 아래와 같이 전로가 구성되게 됩니다.

(메거는 전류에 매우 민감하므로 테스트 할땐 반드시 차단기를 개로하셔야 합니다.)








500V , 1000V 의 전압이 메거에서 방출되고

피복 손상부분을 통해 누설전류가 메거로 유입됩니다

이 유입전류를 V=IR식에서
V(메거방출전압) = I (누설전류) * R
을 도출할수있습니다

이때 R의 값이 정해지게되는데 이것이 바로 절연저항계로 측정한 절연저항이 됩니다.

절연이 매우잘되어있을 경우 저항은 무한대가 되어 측정되지 않습니다.



그러나 0.1㏁ 과 같이 저항값이 잡힐 경우 어느정도 누설전류가 흐른다고 생각할수 있습니다.



0옴에 가까울수록 누전에 가깝습니다.













---



저압 전로의 절연저항 기준 (~2020년기준)



저압전로의 절연저항은 개정을 앞두고 있습니다. 2021년 이후 수험자는 글밑에서 새로운 기준을 확인 할 수 있습니다.







돌아와서,



저압 전로의 최소 요구 저항값은 다음과 같습니다.



전압마다 0.1씩 값이 달라지는것을 기억해주시면 되겠습니다.



400V 미만	대지전압(접지식 전로는 전선과 대지 사이의 전압, 비접지식 전로는 전선 간의 전압을 말한다. 이하 같다)이 150V 이하인 경우	0.1MΩ
	대지전압이 150V 초과 300V 이하인 경우	0.2MΩ
	사용전압이 300V 초과 400V 미만인 경우	0.3MΩ
400V 이상		0.4MΩ

















---



저압 전로의 절연저항 기준 (개정안, 2021년~)





전로의 사용전압 V	DC시험전압 V	절연저항 MΩ
SELV 및 PELV	250	0.5
FELV, 500V 이하	500	1.0
500V 초과	1,000	1.0
[주] 특별저압(extra low voltage : 2차 전압이 AC 50V, DC 120V 이하)으로 SELV(비접지회로 구성) 및 PELV(접지회로 구성)은 1차와 2차가 전기적으로 절연된 회로, FELV는 1차와 2차가 전기적으로 절연되지 않은 회로















---



누설전류



절연저항 측정이 곤란한경우 저압전로의 절연성능은 아래의 규정대로 판단하여야 합니다.











전기설비 기술기준의 판단기준 13조



제13조(전로의 절연저항 및 절연내력) ① 사용전압이 저압인 전로의 절연성능은 기술기준 제52조를 충족하여야 한다. 다만, 저압 전로에서 정전이 어려운 경우 등 절연저항 측정이 곤란한 경우 저항성분의 누설전류가 1mA 이하이면 그 전로의 절연성능은 적합한 것으로 본다.





전기설비 기술기준 27조 3항



③ 저압전선로 중 절연 부분의 전선과 대지 사이 및 전선의 심선 상호 간의 절연저항은 사용전압에 대한 누설전류가 최대 공급전류의 1/2,000을 넘지 않도록 하여야한다.







---
