전기기사) 단권변압기







---

단권변압기란 무엇입니까?



단권변압기란 단일 코일에 의해 전압을 변성하는 변압기를 말하며 영어로는 'autotransformer'라고 합니다.

이때, auto- 는 '단일'이라는 접두사의 의미로 사용되었으므로



사실 '한번 말았다'의 '단권'보다는 '단일 코일 변압기'가 본래 의미에 가깝습니다.













---



단권변압기의 원리는 무엇입니까?











 공급전압을 흘려주면 분로권선에 흐르는 전압을 반발하기 위해 직렬권선에 새로운 전압이 형성됩니다.











이때 이 새로생성된 전압과 공급전압은 부하측에서 보면 가산되기 때문에 부하측은 고전압을 얻게됩니다.

이 고전압을 Vh로 표기해줍니다 (high 의 줄임)






자기유도 현상에 의해 전압을 얻은만큼

그 반발작용으로 전류가 감소하여 부하측은 동일한 전력을 받게됩니다





---

명칭

새로운 전압을 쓰는 2차부하와 직렬 연결된 코일을 직렬권선,

자기장을 발생시키는 코일을 분로권선이라고 합니다.









---

전력보존





변압기는 기본적으로 손실이 없다고 가정한경우 전력이 보존되기 때문에,

단권변압기 또한 1차측과 2차측의 전력은 같습니다.











---

자기용량

단권변압기의 자기유도 현상에 의하여 스스로 생성한 전력공급원을 자기용량 (self capacitance) 라고 합니다.
(전력이득은 없습니다.)

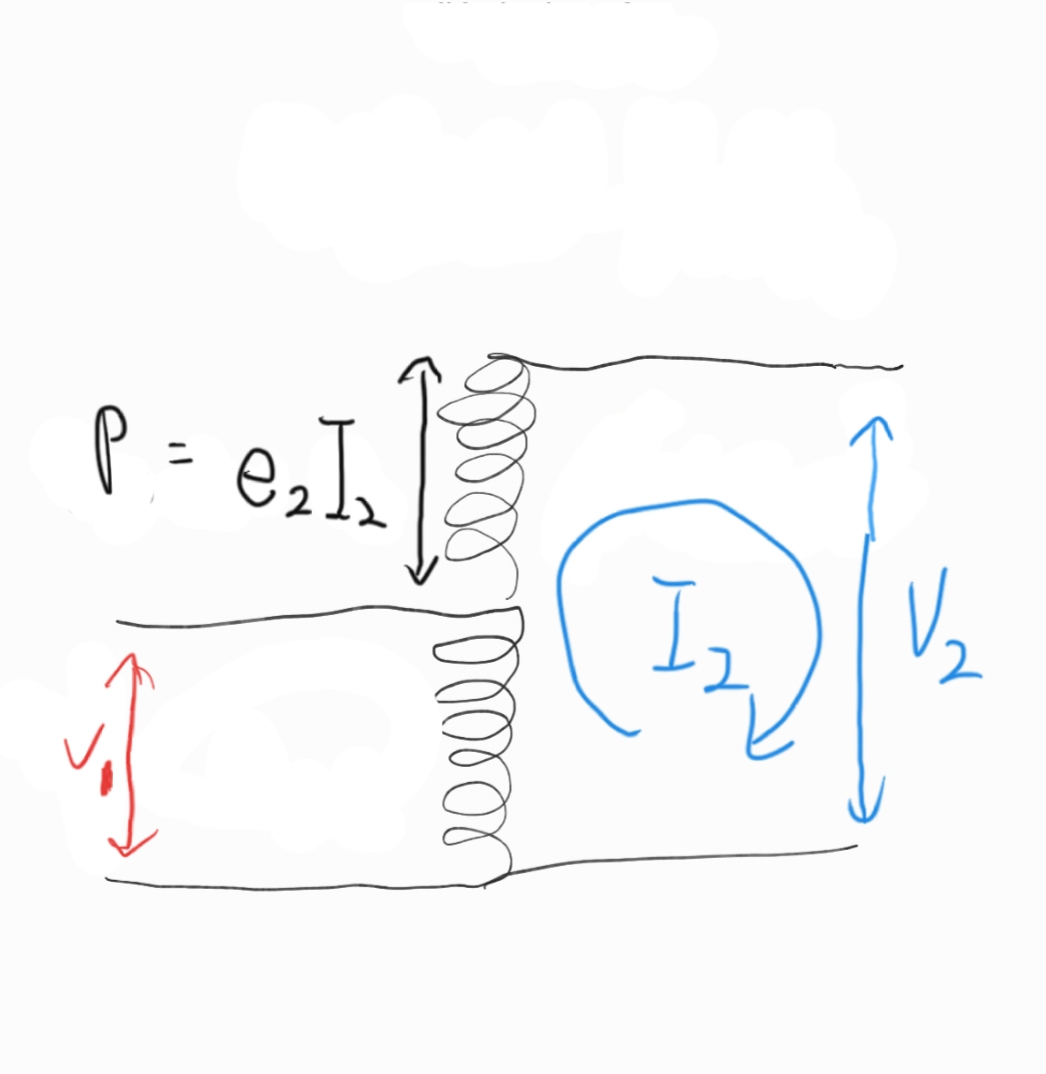

따라서 직렬권선에서 생성된 전력을 계산하시면 됩니다.

먼저 직렬권선의 전압을 알아보도록 하겠습니다.

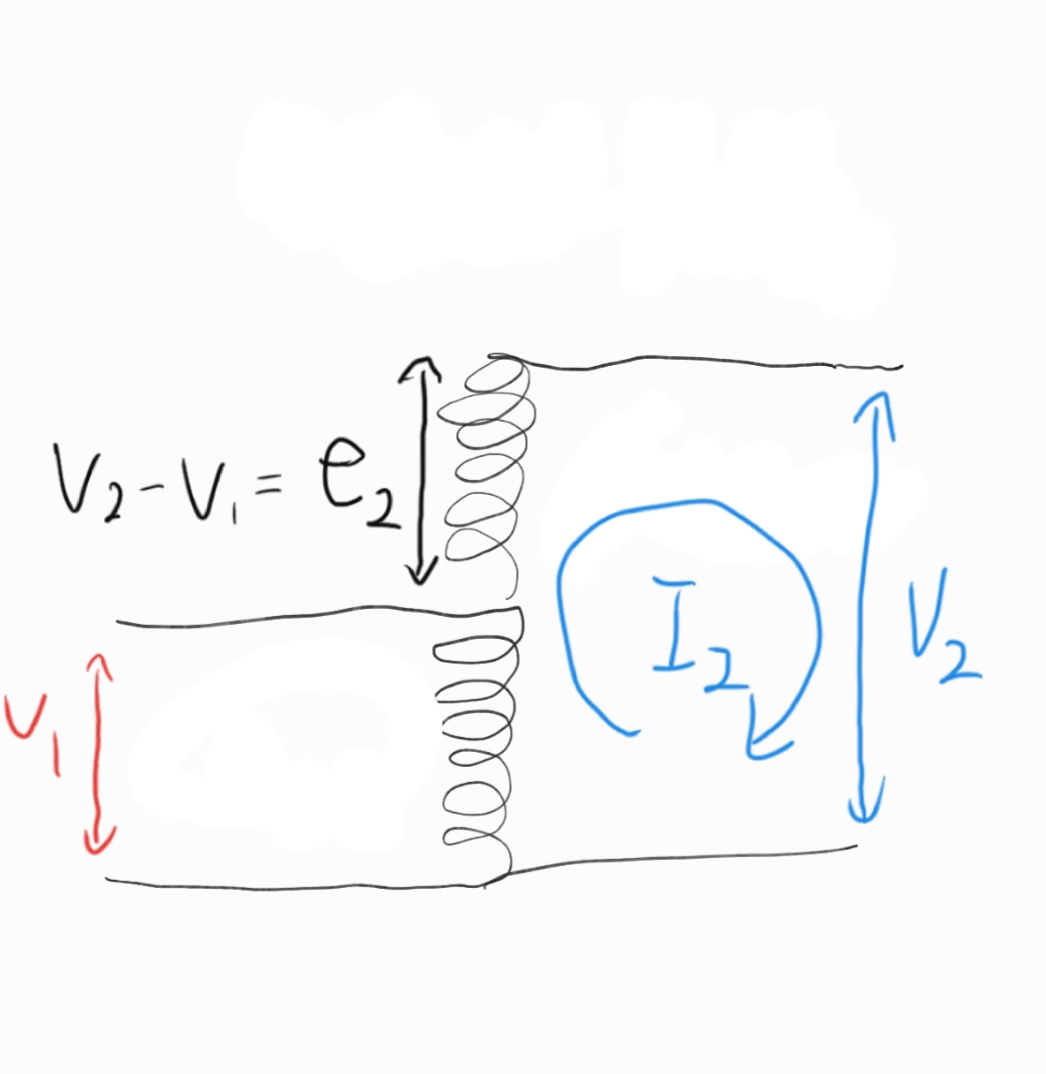

V2 - V1이 e2 이며, V1에 권수비를 나누어 값을 얻을수도 있습니다(변압기 이기 때문에)


최종적으로 자기용량 P는 다음과같습니다.







---

마치며



국내에 단권변압기에 대해 제대로 설명해놓은 자료가 없어



직접 쓰게 되었습니다.



외국 자료들을 조사하면서 느낀것을 자기용량은 잘 다루지도 않고(아예 못봄)



부하전력, 공급전력과 다른데 굳이 이걸 정의 할 필요가 있나 싶습니다.



아무튼, 전기기사 공부하시는 분들을 악랄하게 괴롭히는 단권변압기를 넘어가는데



제글이 약소하게 도움이 되었으면 하는 바람입니다.





---
