전기실기) 전선의 최대길이, 전선최대긍장

---

내선규정

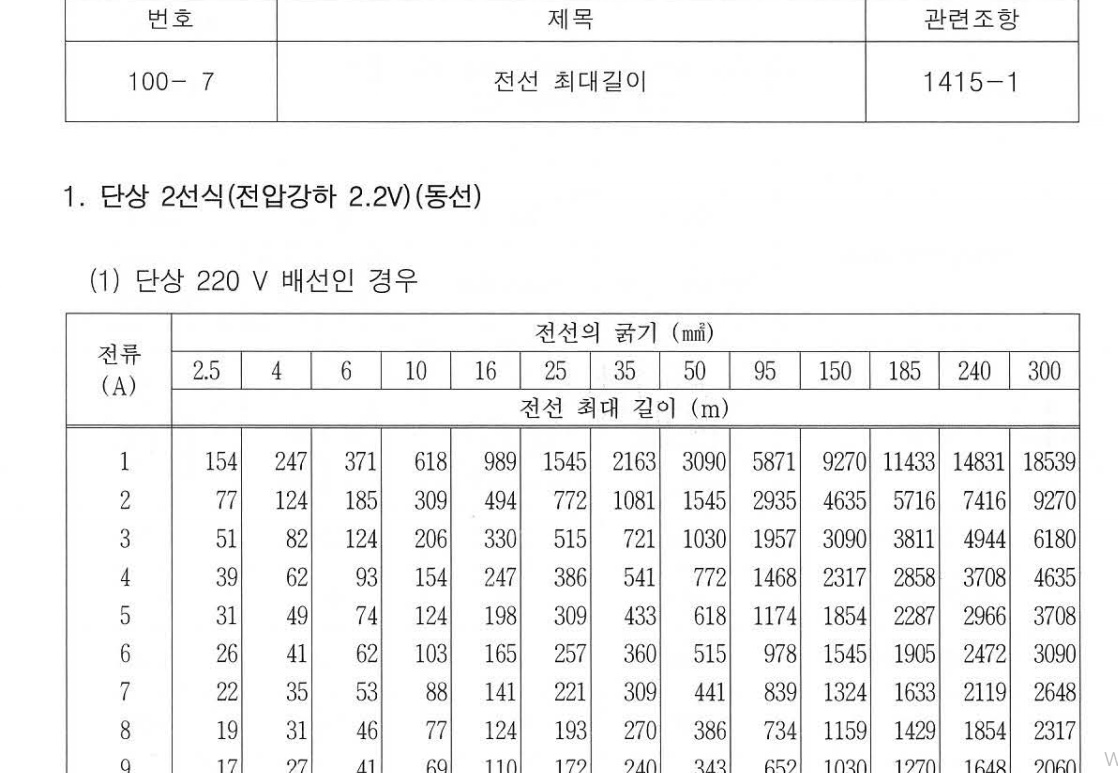

전선의 최대길이에 관한 표는 내선규정 부록 100-7에 수록되어있습니다.

또한 이 부록은 내선규정 1415의 부록입니다.

---

의미

해당 규정은 전기 약산식을 토대로 나온표입니다. (https://estein.tistory.com/13)



단상 2선식의 해당값인 35.6을 넣어주고

전압강하가 2.2v 라고하였으니 e에는 2.2를 넣어줍니다

그렇게 하면 위와 같은 식이 됩니다.




아래의 표는 저 3개의 변수에 대한 함수를 표로 나타낸것입니다.

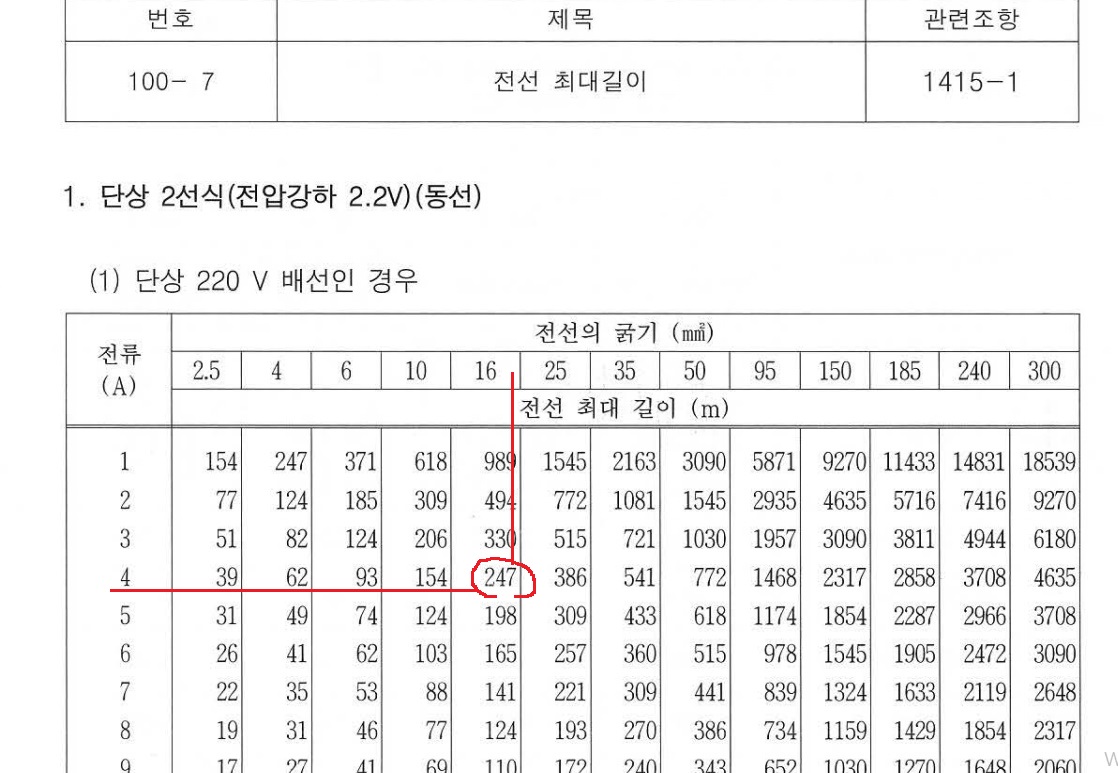

실제로 계산을 해보겠습니다

거의 근접하는 값이 됨을 알수있습니다.

저 칸뿐만이 아닌 다른 모든칸도 큰 차이 없이 성립합니다.



여기까지 단상2선식, 2.2V 전압강하의 표였고

3상 4선식, 3.8v 전압강하 표도 똑같이 약산식에 의해서 성립한다는점 알려드립니다.

---

전선최대길이 L의 선정


전압강하가 표와 같다면 즉시 대입하여 풀어낼수 있지만

문제는 실기시험에서 제시되는 전압강하는 표의 전압강하와 다르다는 점입니다.

또한, 구해지는 설계전류도 정수값이 아닌 2.3 , 3.5 등의 표를 즉시 참고하기 어려운 값일 수도 있습니다.

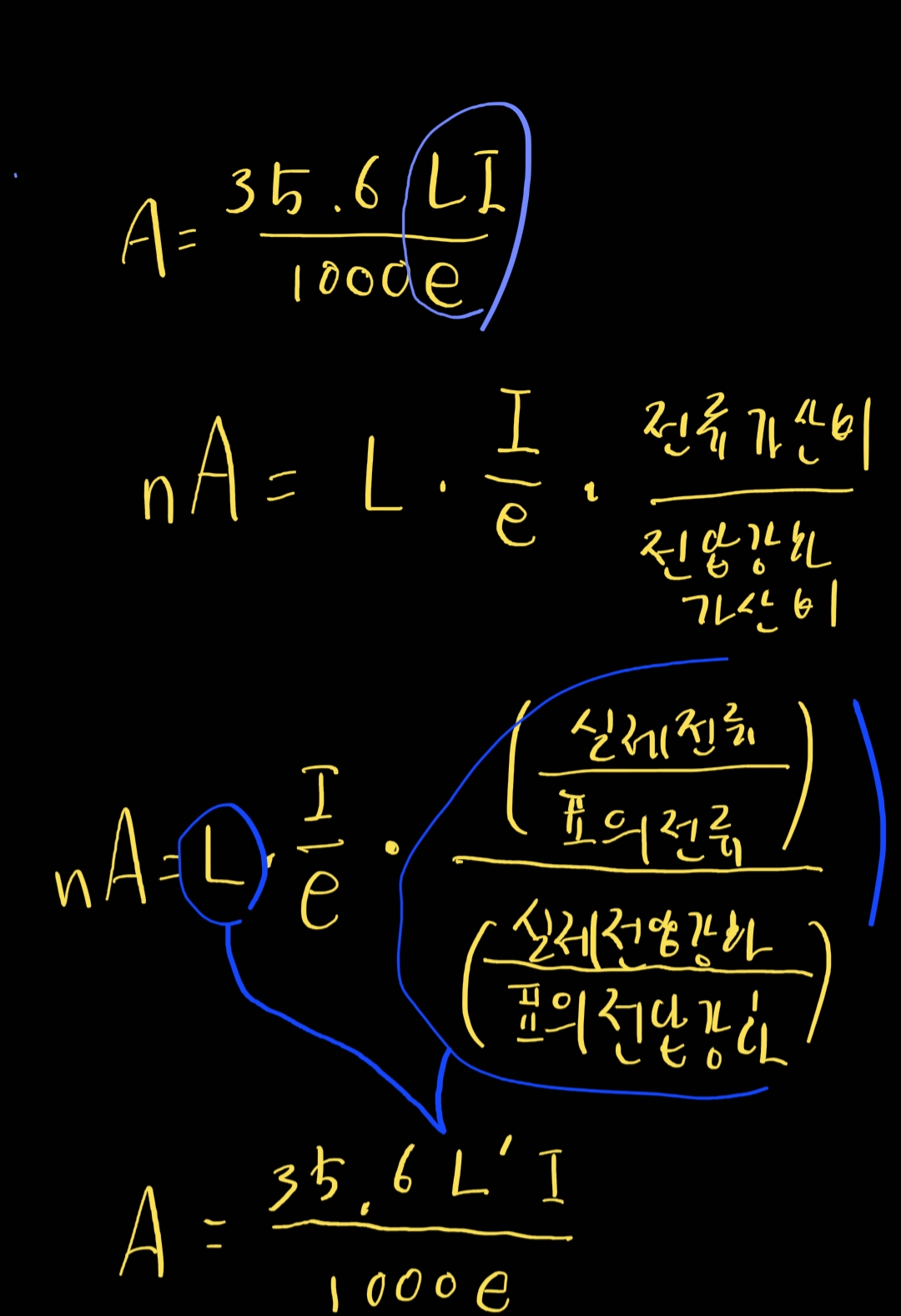

이때는 전선길이 L 을 설계상의 길이로 선정해주는게 아니라, 더 가산해주어야 합니다.

위의 사진이 해당 과정입니다.
